自己动手清洁单反相机的CMOS/CCD【转】

2010年11月07日 学习交流 ⁄ 共 1864字 ⁄ 字号 暂无评论 ⁄ 阅读 36,225 次

最近玩单反的TX越来越多,大家肯定也有会遇到CMOS/CCD粘灰的问题,所以想把我自己清洗CMOS的经验贴出来。很多新的机型有自动清洁的功能,但是我没用过,不知道效果(遇到有粘性的灰尘自动清洁没有吧?),需不需要手动清洗自己看着办。

事先声明:CMOS/CCD是相机的关键部件,比较脆弱,理论上讲自己清洗是有一定风险的。胆子小的同学还是花钱请专业人士清洗吧。

行货可以送去官方维修点清洗,我知道CANON是有的,2年前的价格是200,别的不清楚。有些卖相机的店也有此mce_marker不过有一点可以放心,用纯酒精是不导电的,CMOS/CCD前面的低通滤镜是不容于酒精的,而且有一定的硬度。

一、测试测试CMOS/CCD是不是脏了,很简单,用最高画质、最小光圈对着白色墙壁拍一张照片,就可以很明显的看出来。

二、准备工作

1、高纯度酒精:纯度一定要高,药房卖的有2种75%和95%,75%是肯定不行的含水太多,95%我觉得也不够,最好是99.7%的分析纯。我在福州路一家试剂商店买的10几块钱。

2、脱脂棉签:药房里买的就可以,但是买的棉签是机器卷的,卷得太紧太硬,我是买了一包脱脂棉花。

3、电池充足电:清洗过程需要用电,万一擦了一半没电了,反光板和幕帘会突然释放造成严重损坏。

4、手电筒、放大镜等。

三、清洁步骤(以20D为例)

1,卸下镜头

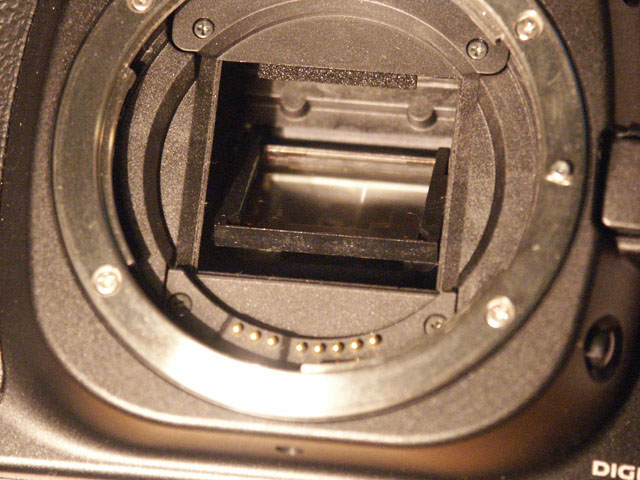

2,打开电源,进入菜单,选择【清洁感应器】,此时相机反光板和幕帘会打开,从前面可以直接看到CMOS

3,先用吹气球吹掉表面的浮尘

4,用棉签蘸适量酒精,轻轻擦拭CMOS表面,用力要均匀(注意酒精不可过多,不能流到外面来)

5,如果脏得厉害要多擦几次,应该换一根棉签,避免二次污染

6,清洁完毕,关掉电源,反光板和幕帘自动复位

7,装上镜头,再做一遍测试,如果没擦干净就再擦一下

另外,反光板脏了也可以顺便清洁一下,反光板虽然不影响成像,但是很严重的话会影响对焦。
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
之二
以前没有玩过AF的单反,一直习惯于裂像屏手动对焦,对完焦再重新构图。
20D买了不久,这个习惯一下子没改过来。但慢慢的发现多点对焦有时候还有很有用的,比如要抓拍人物的表情,如果先对焦再构图可能会错过转瞬即逝的好镜头,这时候多点对焦的优势就体现出来了。

但是我昨天突然发现我的20D的9个对焦点中,右上方的点完全无法合焦,上方和左上方的2个点对焦失败的机率很大,需要来回拉几次风箱(注意:我说的是无法合焦,就是根本无法找到焦点,不是跑焦)。天哪,难道佳能的东西这么容易坏?

晚上突然想起某位DX好像写过AF的原理,上网拼命搜索也没找到,干脆拿出机器自己研究。

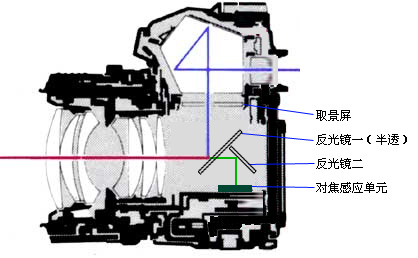

其实,我们能够看得到的部分也很简单,看下图:

1,45度角放置的反光镜一是半透明的(而以前MF不是半透明的)

2,光线透过镜头打在反光镜一上面,大部分光线被反射到上面的取景屏上,形成了我们在取景器里看到的图像

3,另一部分光线透过半透明的反光镜一打到反光镜二上面,再反射到下面的对焦感应器上,这样对焦感应器就可以对焦了

4,至于对焦感应器是怎么对焦的,这个问题太专业

研究到这里,我想,反光镜和对焦感应器都有可能导致对焦失败。
如果是对焦感应器坏了,那除了送修可能没其他办法了
如果是反光镜脏了,那擦一下不就行了?

观察反光镜一的表面,没有任何问题,很干净,前两天刚擦过(擦CMOS的时候顺带的)

轻轻抬起反光镜,可以看到反光镜二跟着一起抬了起来,露出后面的快门幕帘和下面的对焦感应器。对焦感应器也是9个小方框,和取景屏上的9个点对应
就是用手抬,别担心,相机没有你想象中的那么脆弱。你去送修的时候,所谓的专业人员要比我野蛮的多。

只有将反光镜抬到一半的位置,才可能看到反光镜二
果然,反光镜二有不少污垢,而且通过反光镜二的反光,可以看到反光镜一的背面也很脏。
想起来了,前几天用酒精擦CMOS的时候顺大便擦了反光镜,一不留神酒精多了,沿着反光镜的边框缝隙渗到反面去了,没想到竟然会影响到对焦

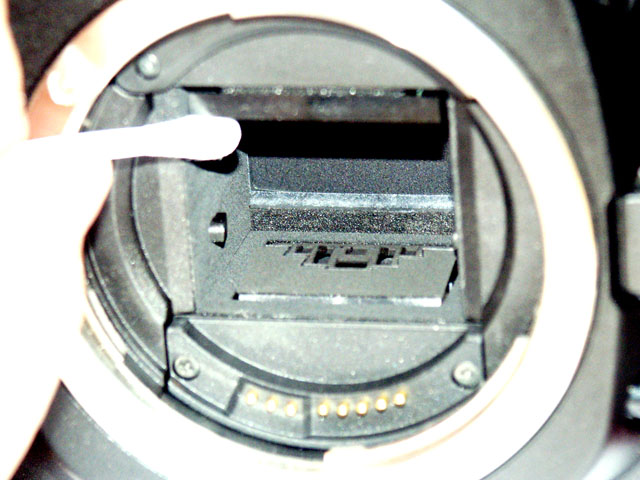

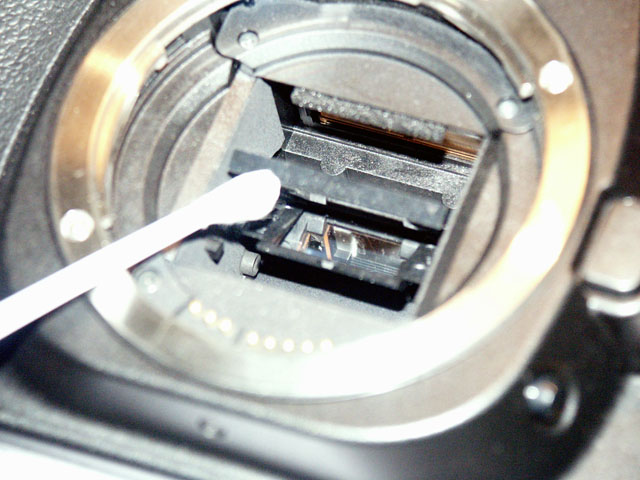

这回还是用酒精擦,不过要小心了,酒精一定不能多。一只手把反光镜抬到一半,一只手拿棉签伸进去轻轻的擦。

考验你细心程度的时候到了!!!
反光镜二看上去碰上去摇摇晃晃的,真担心用力大一点就会坏。反光镜一的背面是没法看到的,只有通过反光镜二的反光看有没有擦干净。

擦完收工,测试一下。
OK,9个对焦点全部快速精准。

提示:本文所诉方法,是佳能官方不推荐的,照此操作,后果自负。
